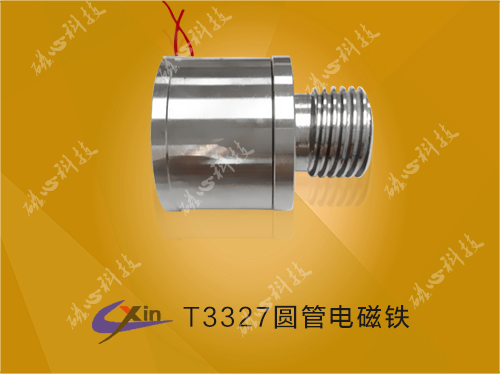

T3327圆管电磁铁是磁心科技研发一款用在自动焊枪的圆管式电磁铁.

产品原理：当线圈得电后，产生磁能，将中间的可动铁芯磁化然后产生一个往前或往后的动作。

产品款式:一般圆管推拉式电磁铁分为二种款式，拉式（可动铁芯拉动载体向前运动，用弹簧复位即可）；推式（在拉式基础上增加顶杆和挡块，挡块的作用是用来限位作用，载体在前面，圆管推拉式电磁铁前端的挡块推动载体向前运动，用弹簧复位）。

产品尺寸:主体直径为33mm;长为27mm。

工作电压：DC12-220V,可根据客户要求定制电压。

产品通电率:圆管推拉式电磁铁即产品使用频率,一般分为100%;50%;25%;10%  （通电时间/通电+断电时间）* 100%=通电率，

      如：100%通电，指长时间通电；50%通电，指通电1秒，断电1秒；

产品温升：在合理的使用频率下，温升小于65℃

工作环境温度：-10℃-180℃

产品耐压：线圈和框架间AC1200(50/60HZ)1秒，（10mA）

产品寿命：产品在正常使用条件下，一般均为80万次以上。

优点：圆管电磁铁最大的优点，在于产品磁路性好，属于电磁铁磁路最饱合的一种电磁铁，大部分电磁转化成磁能，只有少部分转化成热能;在安装方面也是很好安装的，圆管推拉式电磁铁可根据客户要求设计安装方式。

电磁铁行程和力量曲线图：



图解：1，上图描述的是圆管式电磁铁的行程和力量曲线图

         横向：代表电磁铁的行程               单位为毫米（mm）

         纵向：代表电磁铁在对应行程时的力量   单位为克（g）

      2，图中四条线分别代表四种功率以及相应的通电频率

圆管电磁铁T3080 滑竿和铁芯和外部的连接图纸，可根据客户的要求定制

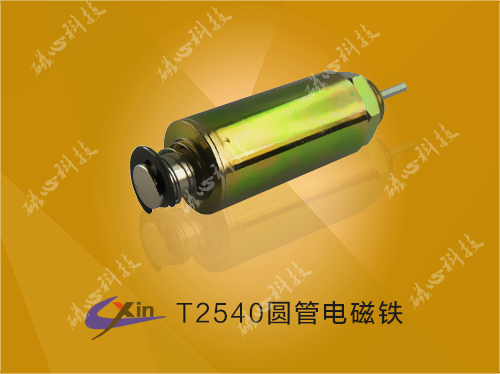

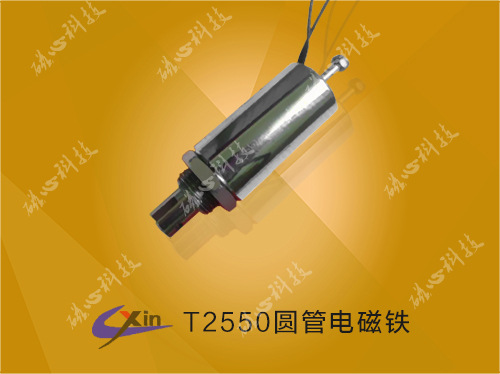

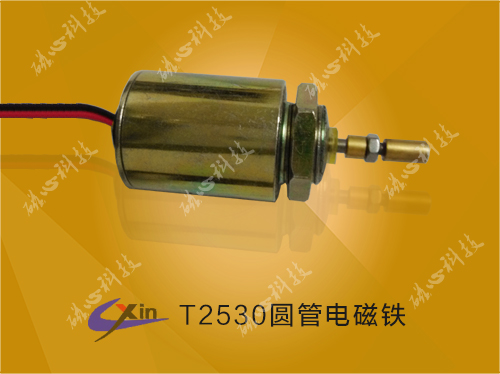

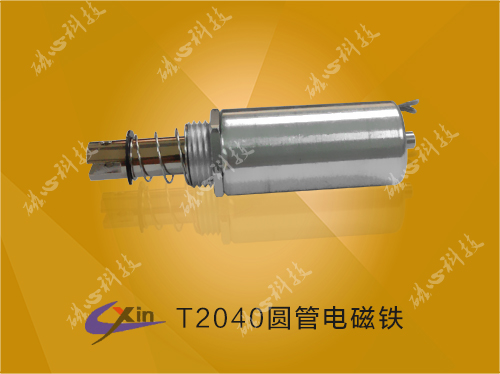

其他圆管电磁铁：
